Accessoires de levage et manutention > Anneau double articulation > Anneau de levage double articulation CMU renforcé

Référence : 20-01

PDFCE

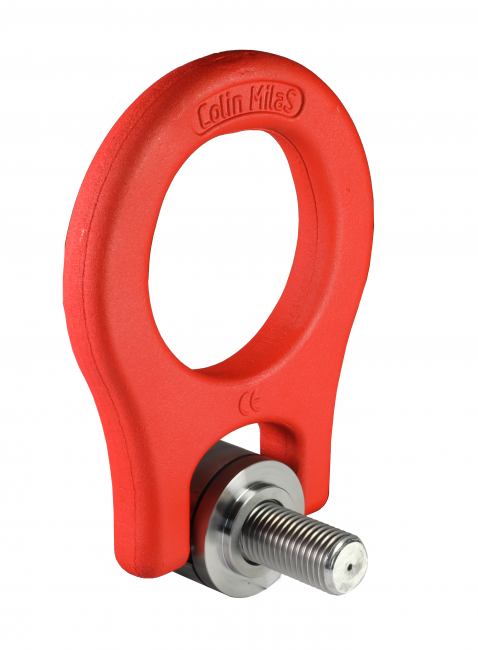

Anneau de levage double articulation CMU renforcé

Schéma Anneau de levage double articulation CMU renforcé

Caractéristiques techniques


Ø A B C D E F G H J L M WLL CMU en Kg Couple serrage en daN/M Référence
M 8 105 60 100 33 11 12 18 4 5 16 34 460 0,8 20-01-008
M 10 105 60 100 33 11 12 18 4 5 18 34 860 1,6 20-01-010
M 12 105 60 100 33 11 12 18 4 5 20 34 1 400 2.5 20-01-012-S
M 12 110 77 137 46 16 17 24 5 6 20 49 1 400 2,5 20-01-012
M 14 110 77 137 46 16 17 24 5 6 23 49 1 800 4 20-01-014
M 16 110 77 137 46 16 17 24 5 6 26 49 2 300 6 20-01-016
M 18 146 90 178 54 20 19 34 6 7 30 58 2 800 7,5 20-01-018
M 20 146 90 178 54 20 19 34 6 7 34 58 3 400 9 20-01-020
M 22 146 90 178 54 20 19 34 6 7 38 58 4 400 11 20-01-022
M 24 146 90 178 54 20 19 34 6 7 42 58 5 700 14 20-01-024-S
M 24 187 115 229 69 24 24 44 7 8 42 74 5 700 14 20-01-024
M 27 187 115 229 69 24 24 44 7 8 48 74 6 900 18 20-01-027
M 30 187 115 229 69 24 24 44 7 8 54 74 8 600 22 20-01-030
M 33 187 115 229 69 24 24 44 7 8 60 74 9 700 26 20-01-033
Anneau de levage double articulation CMU renforcé
Made in FranceISO 9001
