Accessoires de levage et manutention > Anneau double articulation > Anneau de levage double articulation en acier inoxydable

Référence : 20-05

PDF

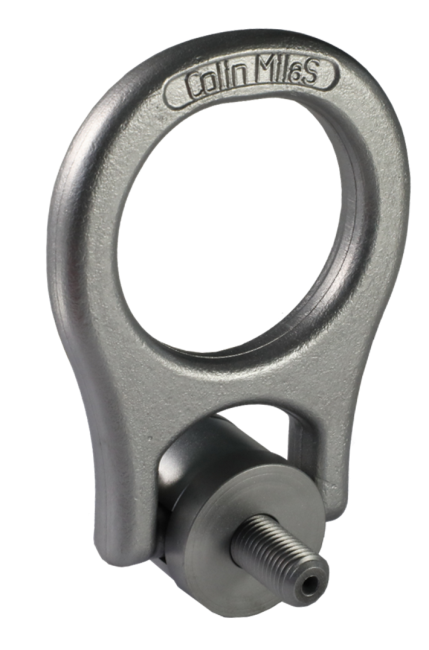

Anneau de levage double articulation en acier inoxydable

Schéma Anneau de levage double articulation en acier inoxydable

Caractéristiques techniques

Accessoire de levage conforme à la directive européenne machines 2006/42/CE
Accessoire de levage et d’arrimage conforme à la réglementation européenne et aux normes de l’OTAN. Conçu pour la polyvalence, Le levage, l’héliportage et l’arrimage pour les transports, routiers, aéroportés, ferroviaires, fluviaux et maritimes.
Acier inoxydable selon norme NF EN 10 088 finition sablée.
Anneau forgé, usiné de qualité classe 10
Marquage en relief et marquage laser
Coefficient de sécurité : 4
Notice d’utilisation et de maintenance: NU 20-00

Ø	A	B	C	D	E	F	L	M	WLL CMU en daN	Couple serrage en daN/M	Référence
Ø	A	B	C	D	E	F	L	M	WLL CMU en daN	Couple serrage en daN/M	Référence
M 8	105	60	100	33	11	12	16	34	300	0,8	20-05-008
M 10	105	60	100	33	11	12	18	34	500	1,6	20-05-010
M 12	105	60	100	33	11	12	20	34	800	2.5	20-05-012-S
M 12	110	77	137	46	16	17	20	49	800	2,5	20-05-012
M 14	110	77	137	46	16	17	23	49	1 000	4	20-05-014
M 16	110	77	137	46	16	17	26	49	1 500	6	20-05-016
M 18	146	90	178	54	20	19	30	58	1 700	7,5	20-05-018
M 20	146	90	178	54	20	19	34	58	2 000	9	20-05-020
M 22	146	90	178	54	20	19	38	58	2 300	11	20-05-022
M 24	146	90	178	54	20	19	42	58	2 800	14	20-05-024-S
M 24	187	115	229	69	24	24	42	74	2 800	14	20-05-024
M 27	187	115	229	69	24	24	48	74	3 000	18	20-05-027
M 30	187	115	229	69	24	24	54	74	3 600	22	20-05-030
M 33	187	115	229	69	24	24	60	74	4 000	26	20-05-033

Anneau de levage double articulation en acier inoxydable

Made in France

ISO 9001
