“ Creative hot forging ” |
Caractéristiques techniques

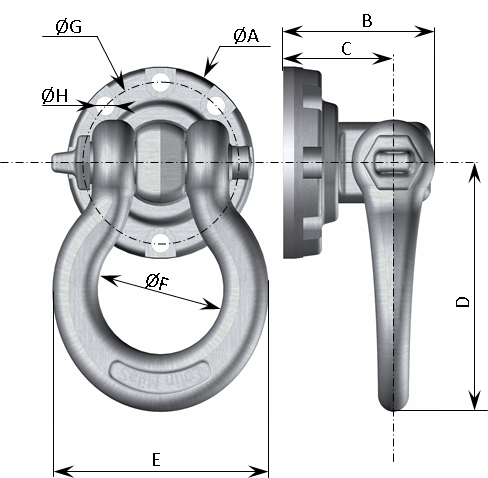

CMU en Kg | Ø A | B | C | D | E | Ø F | Ø G | ØH | Vis de fixation | Charge maxi avant rupture en Kg | Référence |
(Classe 10*9) | |||||||||||
12 000 | 170 | 136 | 100 | 232 | 175 | 116 | 140 | 16.5 | 8 vis M16 | 48 000 | 26-01-012 |
30 000 | 285 | 210 | 150 | 382 | 292 | 192 | 245 | 21 | 8 vis M20 | 120 000 | 26-01-030 |
60 000 | 425 | 285 | 200 | 546 | 415 | 275 | 365 | 32 | 10 vis M30 | 240 000 | 26-01-060 |
120 000 | 580 | 404 | 300 | 543 | 428 | 238 | 500 | 45 | 10 vis M42 | 480 000 | 26-01-120 |
