Accessoires de levage et manutention > Anneau tournant > Anneau tournant

Référence : 20-51

PDFCE

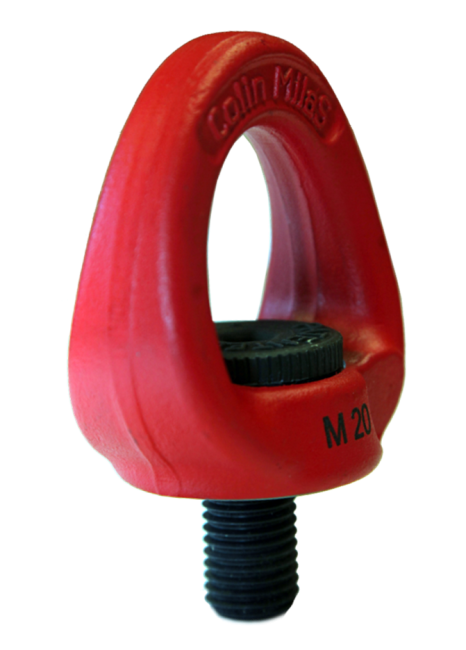

Anneau tournant

Schéma Anneau tournant

Caractéristiques techniques




Ø L A B C D E F H Clé CMU en Kg Référence
M 8 13 39 59 13 30 35 12 64 Allen de 4 600 20-51-008
M 10 17 39 59 13 30 35 12 64 Allen de 4 1 000 20-51-010
M 12 21 39 59 13 30 35 12 64 Allen de 4 1 500 20-51-012
M 14 25 56 84 19 43 50 18 91 Allen de 8 2 200 20-51-014
M 16 27 56 84 19 43 50 18 91 Allen de 8 3 000 20-51-016
M 18 30 56 84 19 43 50 18 91 Allen de 8 4 000 20-51-018
M 20 30 56 84 19 43 50 18 91 Allen de 8 5 000 20-51-020
M 22 33 84 126 29 65 75 26 136 Allen de 8 6 000 20-51-022
M 24 36 84 126 29 65 75 26 136 Allen de 10 7 000 20-51-024
M 27 40 84 126 29 65 75 26 136 Allen de 10 9 500 20-51-027
M 30 45 84 126 29 65 75 26 136 Allen de 10 12 000 20-51-030
M 33 50 117 176 40 91 105 93 190 Allen de 12 14 000 20-51-033
M 36 54 117 176 40 91 105 93 190 Allen de 12 16 000 20-51-036
M 39 60 117 176 40 91 105 93 190 Allen de 12 18 000 20-51-039
M 42 63 117 176 40 91 105 93 190 Allen de 12 20 000 20-51-042
M 45 68 117 176 40 91 105 93 190 Allen de 12 22 500 20-51-045
M 48 72 117 176 40 91 105 93 190 Allen de 12 25 000 20-51-048
Anneau tournant
Made in FranceISO 9001
